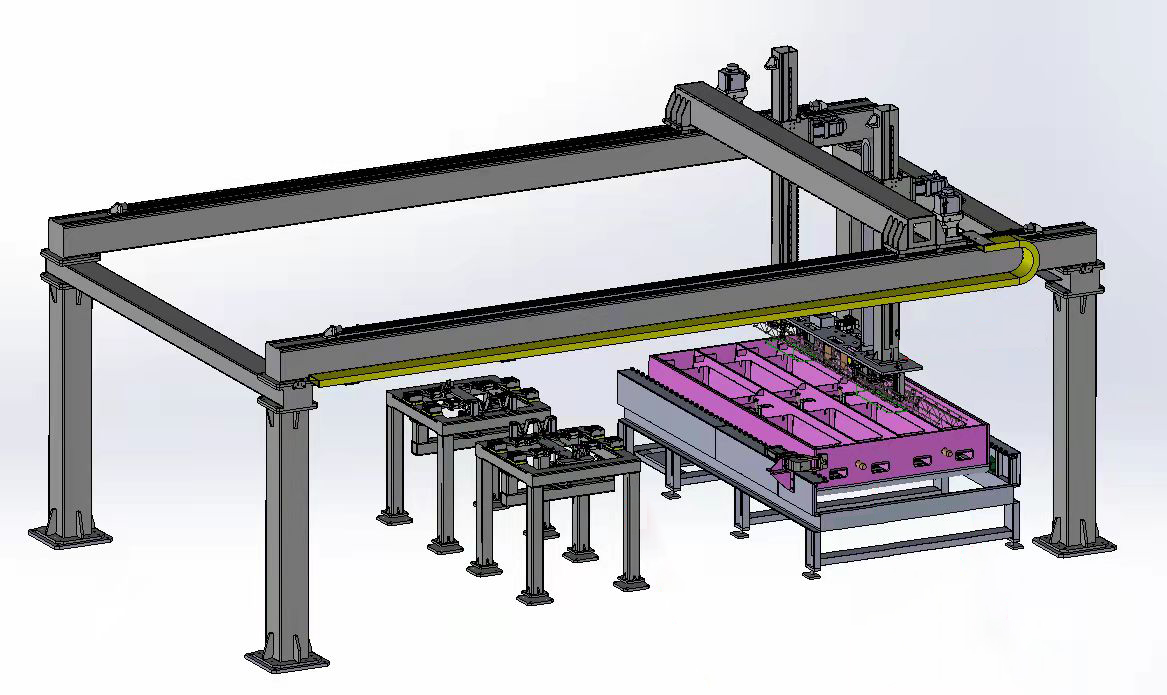

桁架機械手是一種建立在直角X，Y，Z 三坐標系統基礎上，對工件進行工位調整，或?qū)崿F(xiàn)工件的軌跡運動等功能的全自動工業設備。其控制核心通過工業控制器（如：PLC，運動控制，單片機等）實現。通過控制器對各種輸入（各種傳感器，按鈕等）信號的分析處理，做出一定的邏輯判斷后，對各個輸出元件（繼電器，電機驅動器，指示燈等）下達執行命令，完成X，Y，Z三軸之間的聯合運動，以此實現一整套的全自動作業流程。

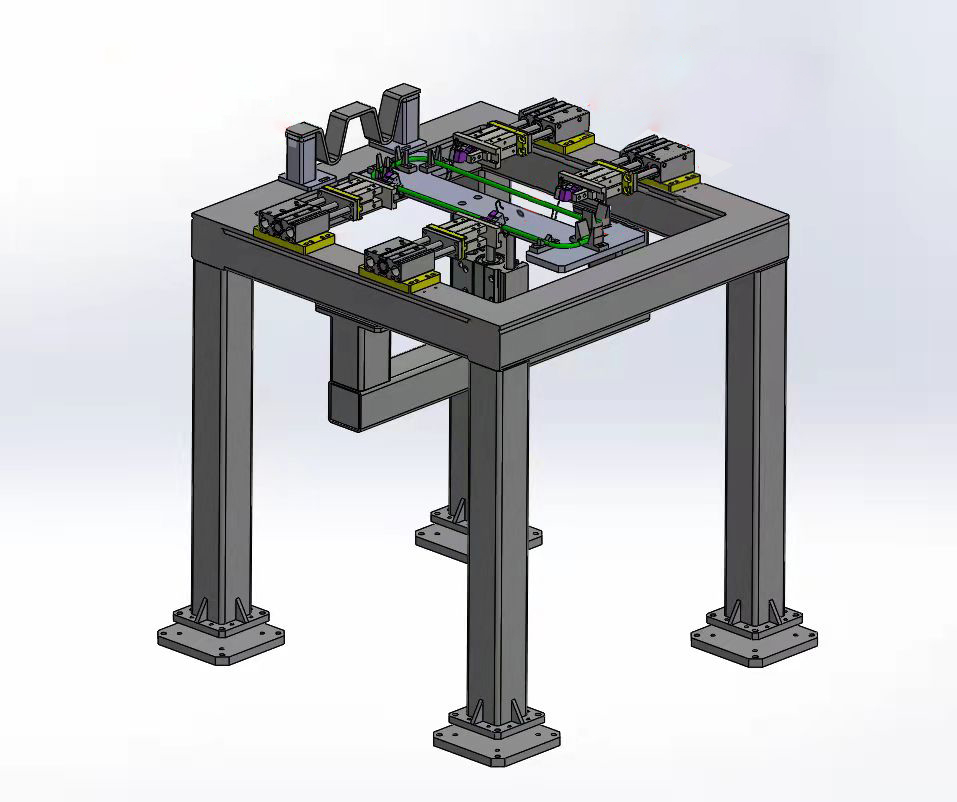

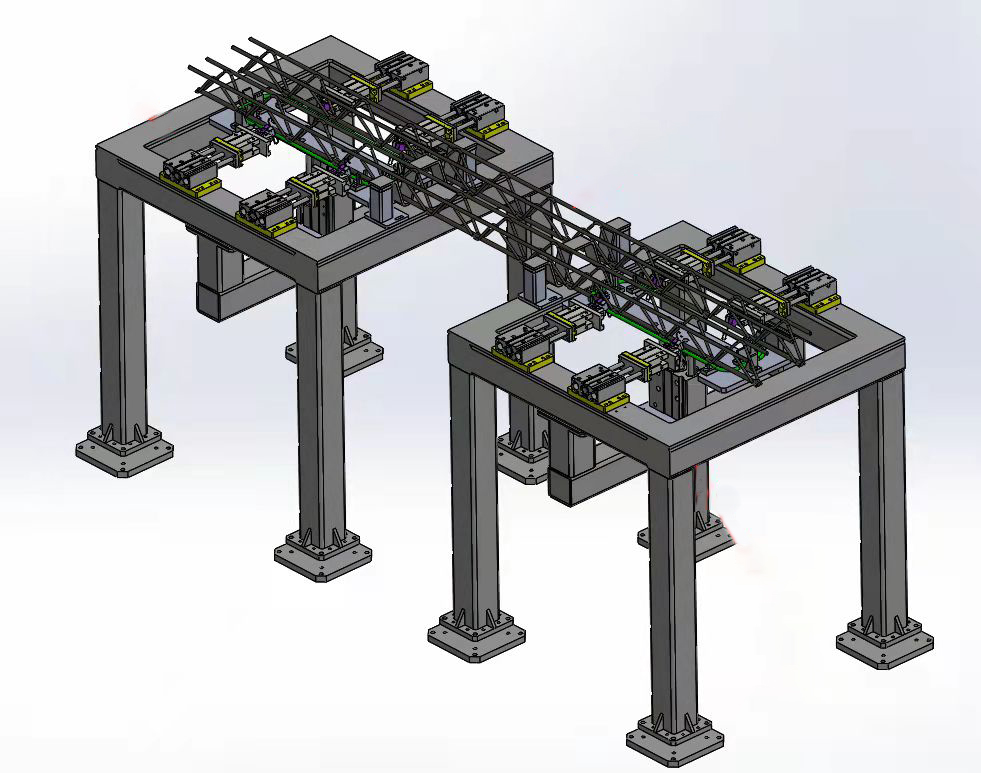

1，結構框架，主要由立柱等結構件組成，其作用是將各軸架空至一定高度，多由鋁型材或方管，矩形管，圓管等焊接件構成；

2，X軸組件、Y軸組件、Z軸組件，三個運動組件為桁架機械手的核心組件，其定義規則遵循笛卡爾坐標系。

各軸組件通常由結構件、導向件、傳動件、傳感器檢測元件以及機械限位組件等五部分組成。

1），結構件通常由鋁型材或方管，矩形管，槽鋼，工字鋼等結構組成，其作用是作為導向件、傳動件等組件的安裝底座，同時也是機械手負載的主要承擔者。

2），導向件，常用有直線導軌，v型滾輪導軌，U型滾輪導軌，方型導軌以及燕尾槽等常用導向結構，其具體運用需根據實際使用工況以及定位精度決定。

3），傳動件，通常有電動，氣動，液壓三種類型，其中電動有齒輪齒條結構，滾珠絲杠結構，同步帶傳動，鏈條傳統以及鋼絲繩傳動等。

4），傳感器檢測元件，通常兩端采用行程開關作為電限位，當移動組件移動至兩端限位開關處時，需要對機構進行鎖死，防止其超程；此外還有原點傳感器以及位置反饋傳感器。

5），機械限位組，其作用是在電限位行程之外的剛性限位，俗稱死限位。

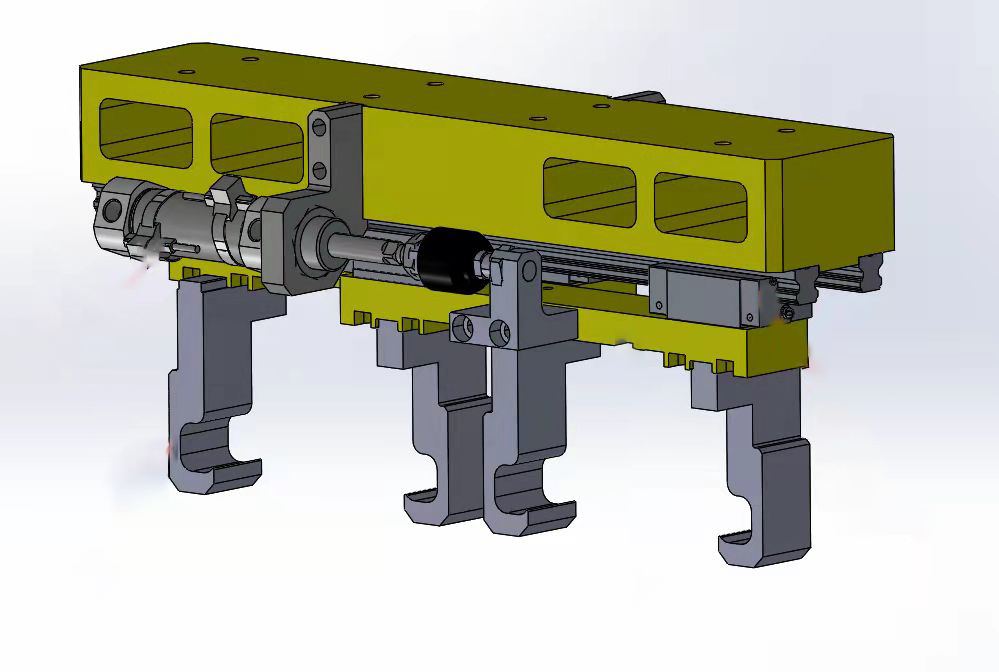

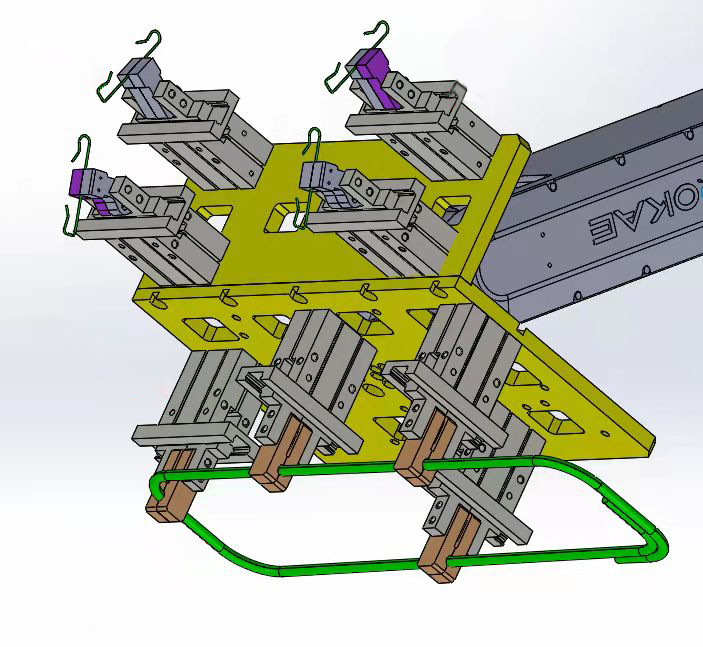

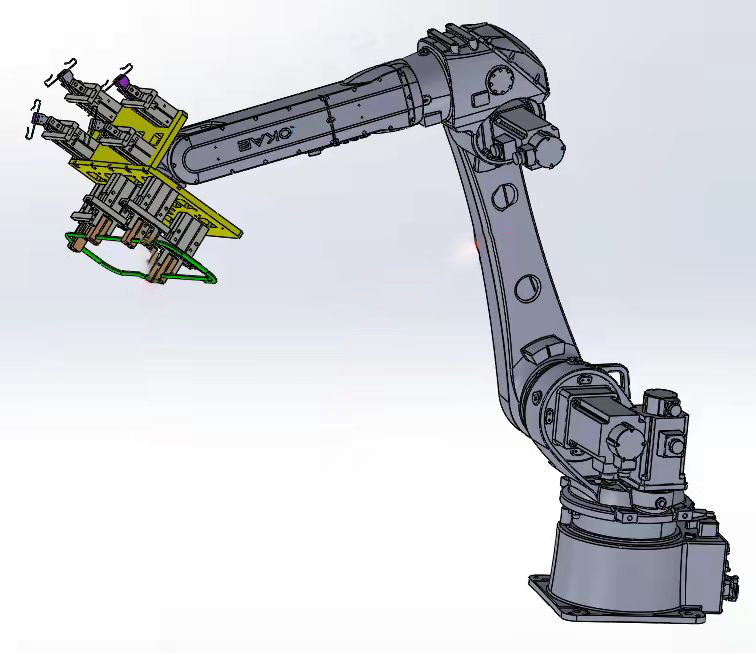

3，工裝夾具，根據工件形狀大小材質等有不同形式，如：真空吸盤吸取，卡盤夾取，托取或針式夾具插取等形式。

4，控制柜，其相當于與桁架機械手的大腦作用，通過工業控制器，采集各傳感器或按鈕的輸入信號，來發送指令給個執行元件按既定動作去執行。
